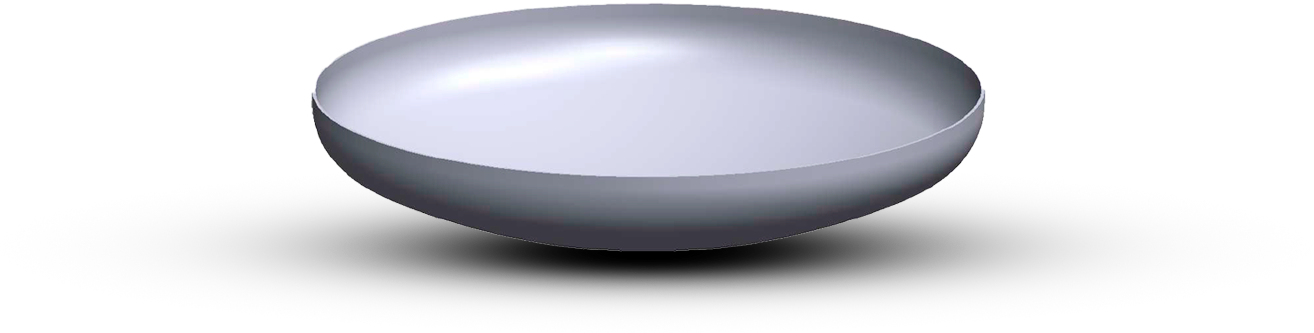

MG10

• Marca: Gianturco
• Modelo: ASME 10% - Torisférico

Características:
R = D r=0,1 D
Di= 400mm a 4200mm
e= 2,0mm a 32mm (e = a partir de 22mm para diâmetros superiores a 800mm)
**h1 = 10mm a 38mm 2x a espessura, limitada a 1 . ½” - 38mm).
H2 = 0,194D
H (Altura total interna) = h1 + h2
V (Volume) = 0,1D³ + Volume da parte reta (h1)
BD (Diâmetro do disco) = 1,12D + 2h1
Peso (kg) = 6,13BD² x e (BD em m, “e” em mm)
